骨架油封

    骨架油封是密封件油封中典型代表，一般說的油封即指的是骨架油封。油封的作用一般就是將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏。骨架就如同混凝土結構件里面的鋼筋，起到加固的作用，并使油封能保持形狀及擴張力。按結構形式可分單唇骨架油封和雙唇骨架油封。雙唇骨架油封的副唇起防塵作用，防止外界的灰塵，雜質等進入機器內部。按骨架型式可分為內包骨架油封，外露骨架油封，裝配式油封。按工作條件可分為旋轉骨架油封和往返式骨架油封。用于汽油發動機曲軸，柴油發動機曲軸，發動機，變速箱，減震器，差速器，車橋等部位。

構造

    骨架油封結構有三部分組成：油封體、加強骨架和自緊螺旋彈簧。密封體按照不同部位又分為底部、腰部、刃口和密封唇等。通常，在自由狀態下的骨架油封，其內徑比軸徑小，即具有一定的“過盈量”。因此，當油封裝入油封座和軸上之后，油封刃口的壓力和自緊螺旋彈簧的收縮力對軸產生一定的徑向緊力，經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。

密封原理

    密封原理：由于在油封與軸之間存在著油封刃口控制的油膜，此油膜具有流體潤滑特性。在液體表面張力的作用下，油膜的剛度恰好使油膜與空氣接觸端形成一個新月面，防止工作介質的泄漏，從而實現旋轉軸的密封。油封的密封能力，取決于密封面油膜的厚度，厚度過大，油封泄漏；厚度過小，可能發生干摩擦，引起油封和軸磨損；密封唇與軸之間沒有油膜，則易引起發熱、磨損。因此，在安裝時，必須在密封圈上涂一些油，同時保證骨架油封與軸心線垂直，若不垂直，油封的密封唇會把潤滑油從軸上排干，也會導致密封唇的過度磨損。在運轉中，殼體內的潤滑劑微微滲出一點，以達到在密封面處形成油膜的狀態最為理想。

作用

    骨架油封的作用一般就是將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏，通常用于旋轉軸，是一種旋轉軸唇密封。骨架就如同混凝土結構件里面的鋼筋，起到加強的作用，并使油封能保持形狀及張力。按骨架型式可分為內外露骨架油封，內骨架油封，外骨架油封。骨架油封是采用鋼板和優質丁腈橡膠制作而成，質量穩定，使用壽命長。廣泛用于汽車，摩托車曲軸，凸輪軸，差速器，減震器，發動機，車橋，前后輪等部位。

1、防止灰塵、泥沙、水氣等自外侵入軸承中；

2、限制軸承中的潤滑油漏出。對油封的要求是尺寸（內徑、外徑和厚度）應符合規定；要求有適當?shù)膹?/span>性，能將軸適當?shù)乜ㄗ?，起到密封作用；要耐熱、耐磨、強度好、耐介質（油或水等），使用壽命長。

合理使用油封，應注意以下幾點：

(1)軸的轉速由于設計和結構上的原因，高轉數的軸應使用高速油封，低轉速的軸使用低速油封，不能將低速油封用于高速軸上，反之也不行。

(2)環境溫度在使用溫度較高的情況下，應選用聚丙烯酯或硅、氟、硅氟橡膠。并應設法降低油箱中的油溫。在使用溫度過低的情況下，應選用耐寒橡膠。

(3)壓力一般的油封承受壓力能力差，壓力過大時油封會變形。在壓力過大的使用條件下應采用耐壓支承圈或加強的耐壓油封。

(4)安裝上的偏心程度油封和軸配合時偏心過大，則其密封性會變差，特別是在軸轉速高時尤為嚴重。如果偏心過大時，可采用“W”形斷面的油封。

(5)軸的表面光潔度，直接影響油封的使用壽命，即軸的光潔度高，油封使用壽命就會長。

(6)注意在油封的唇口應有一定量的潤滑油。

(7)要特別注意防止塵土浸入油封。

泄漏原因及排除方法

    骨架油封屬于動密封元件，“臨界油膜”的存在，是油封密封的必要條件，無泄漏的密封是不允許的，也是不可能的。因為潤滑油膜的存在是保證油封刃口實現潤滑摩擦鎖必不可缺的，而潤滑油膜的存在，使得一定量的泄漏不可避免。對旋轉用油封，在使用過程中，如果在運行初期的50~100小時之內發生微量的泄漏是允許的。隨著運轉時間的加長，泄漏會逐漸停止，往往這樣的油封壽命比較長。在有效使用期限內，微量的泄漏是允許的，否則，必須按照下述油封的常見故障原因及排除方法進行處理。

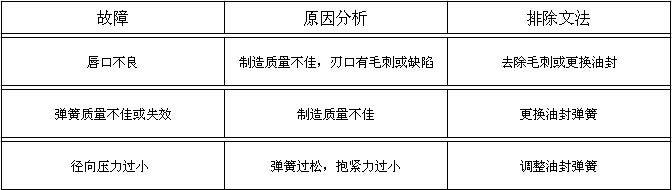

1、骨架油封不良骨架油封不良，造成早期泄漏

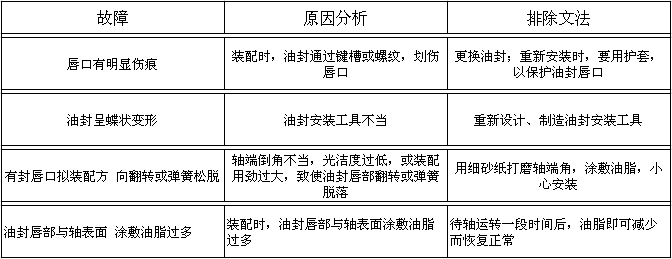

       2、裝配不良裝配不良，，發生泄漏

    油封刃口處“臨界油膜”的存在，對減少油封刃口磨損、增長油封壽命是 十分有益的，尤其是當幾個油封并列使用時，更應特別注意潤滑油的供給，否則，將因缺油形成干摩擦，致使油封被燒壞，一般選用鋰基潤滑脂最好。為保證潤滑脂的清潔，及時排除油脂中積存的雜質或其他有害雜質，定期更換潤滑脂是重要的。因此，從結構設計上，必須留有注油孔和排油孔，為防止油封密封腔的溫度升高，有時開設通氣孔也是很重要的。

注意事項

    1、領取固定的油封數量。

    2、從油封領取到裝配，必須保持干凈。

    3、裝配前，做好油封檢查，量好骨架油封各部位尺寸是否與軸及腔體尺寸相符，骨架油封在安裝前，先將軸徑的尺寸與油封的內徑尺寸對照清楚，要相符。腔體內尺寸要與油封的外徑寬度相適合，檢查骨架油封的唇口有沒有損傷、變形，彈簧有沒有脫落、生銹。防止油封在運輸過程當中無平放，受外力擠壓和撞擊等影響，而破壞其真圓度。

    4、裝配前做好機加工檢查程序，量好腔體與軸各部分尺寸是否正確，尤其內倒角，不能有坡度，軸與腔體的端面加工要光潔，倒角沒有損傷和毛刺，清潔裝配部位，在軸的裝入處(倒角)部份不能有毛刺、沙子、鐵屑等雜物，會產生油封唇口不規則的損傷，建議倒角部位采用r角。

    5、在操作技巧上，可以用手感覺一下，是否光滑、真圓。

    6、骨架油封在安裝前不要太早將包裝紙撕開，防止雜物附著在油封表面而帶入工作中。

    7、裝機前，骨架油封應在唇口之間適量涂抹上添加有二硫化鉬的鋰基酯，防止軸在瞬間啟動時，對唇口造成干磨現象，影響唇口的過盈量，并應盡快，裝配。裝好油封的油封座，如果不是馬上裝機，則建議在上面用布覆蓋防止異物附著油封。涂鋰基脂的手或工具一定要干凈。

    8、骨架油封要平裝，不能有傾斜的現象。建議采用套筒工具或油壓設備安裝。壓力不要太大，速度要均勻、要慢。

    9、對於此次所裝骨架油封之機臺，做上標記以利追蹤,用心注意整個流程。

應用

    骨架油封，廣泛應用于車輛、航空、鐵道、船舶、家電、工程機械等行業。適用于往復運動及旋轉運動密封。安裝在各重型號發動機、變速箱、車橋、輪船、汽缸等部位。主要防止被密封介質（氣體.液體。）滲透及外部異物進入機體。
