常規標準液壓缸活塞方型同軸密封件？
來源：廣東東晟密封科技有限公司 - dreamgrimm.cn更新時間：2019-10-10
本液壓缸活塞方型同軸密封件的標準件是安規定的液壓缸活塞和活塞桿動密封裝置用的方型和階梯型密封件的二個同軸密封件的型式（型號）、標準尺寸及公差規格表的。東晟密封件告訴您此密封件標準更適用于以液壓油為工作介質：壓力≤40MPa、速度≤5m/s、溫度范圍為-40~+200℃的往復運動型液壓氣缸活塞和活塞桿（柱塞）的密封件、密封件、油封等。
此密封件標準也更適合用于O型橡膠密封件為彈性體的同軸密封件，更加適用于其他（其他密封件、密封件、油封）截面型式的橡膠密封件或橡塑密封件為彈性體的同軸密封件的哦！
那么，我們來看液壓缸活塞方型同軸密封件的標準件都有引用什么標準？他的尺寸型號及公差規格表是有什么要求的呢？密封件結構是怎么樣的呢？
一、引用密封件標準號為:
GB 2348 液壓撥動系統及密封元件，缸內徑及活塞桿外徑；
GB 3452.1 液壓氣動用O型橡膠密封件尺寸型號系列及公差規格表；
GB 15242.3 液壓缸活塞和活塞桿動密封裝置用同軸密封件安裝溝槽尺寸型號系列和公差規格表；
二、液壓缸方型密封件的標準尺寸型號和公差規格表：

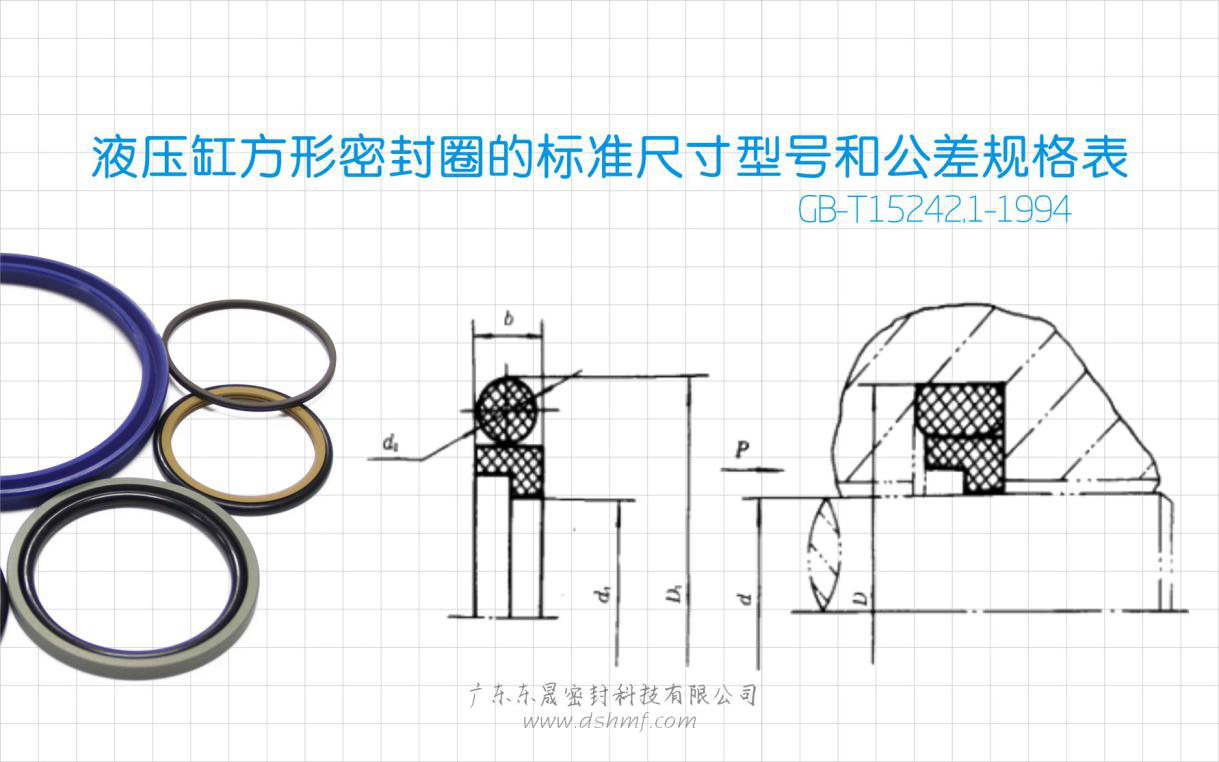

液壓缸方型密封件的標準尺寸型號和公差規格表（表1）。
|
密封件規格型號 |
D H9 |
d H9 |
D1 |
d1 |
d2 |
||
|
公稱尺寸 |
公差 |
||||||
|
DSH0160 |
16 |
11 |
16 |
+0.30 +0.20 |
11 |
1.80 |
|
|
DSH0160B |
8.5 |
8.5 |
2.65 |
||||
|
DSH0200 |
20 |
15 |
20 |
15 |
1.80 |
||
|
DSH0200B |
12.5 |
12.5 |
2.65 |
||||
|
DSH0250 |
25 |
17.5 |
25 |
17.5 |
2.65 |
||
|
DSH0250B |
14 |
14 |
3.55 |
||||
|
DSH0250C |
15 |
15 |
3.55 |
||||
|
DSH0320 |
32 |
24.5 |
32 |
24.5 |
2.65 |
||
|
DSH0320B |
21 |
21 |
3.55 |
||||
|
DSH0320C |
22 |
22 |
3.55 |
||||
|
DSH2800 |
(280) |
259 |
280 |
+0.60 +0.50 |
259 |
7.00 |
|
|
DSH2800B |
255.5 |
255.5 |
7.00 |
||||
|
DSH2800C |
250 |
250 |
△ |
||||
|
DSH3200 |
320 |
299 |
320 |
299 |
7.00 |
||
|
DSH3200B |
295.5 |
295.5 |
7.00 |
||||
|
DSH3200C |
290 |
290 |
△ |
||||
|
DSH3600 |
(360) |
339 |
360 |
+0.80 +0.70 |
339 |
7.00 |
|
|
DSH3600B |
335.5 |
335.5 |
7.00 |
||||
|
DSH3600C |
330 |
330 |
△ |
||||
|
DSH4000 |
400 |
375.5 |
400 |
375.5 |
7.00 |
||
|
DSH4000B |
370 |
370 |
△ |
||||
|
DSH4000C |
360 |
360 |
△ |
||||
|
DSH4500 |
450 |
425.5 |
450 |
425.5 |
7.00 |
||
|
DSH4500B |
420 |
420 |
△ |
||||
|
DSH4500C |
410 |
410 |
△ |
||||
|
DSH5000 |
500 |
475.5 |
500 |
+0.80 +0.70 |
475.5 |
7.00 |
|
|
DSH5000B |
470 |
470 |
△ |
||||
|
DSH500C |
460 |
460 |
△ |
||||
|
密封件的參數單位代號都代表什么？ |
D1-同軸密封件的公稱外徑； d1-同軸密封件的公稱內徑； D-液壓氣缸密封件內徑（活塞桿密封件溝槽底徑）； d-活塞桿直徑（或活塞密封件溝槽底徑）； d2-O型橡膠密封件的寬度； TF-方型同軸密封件； FJ-階梯型同軸密封件； |
||||||
注：1.帶“（ ）”的為液壓缸橡膠密封件的缸內徑為非優先選用的。
2.“△”表示所用的彈性體橡膠密封件結構的尺寸由用戶與密封件生產廠協商而定的。
1）所有參數標準尺寸型號、公差規格只能作為參考，請按實際情況為準！
怕漏油，裝東晟油封！就在東晟密封件廠家批發網哦！
本文章來自于網絡共享，版權歸原作者所有，如有侵權請告知,24小時內即刻下線！
文章整理東晟密封件公司dshmf.com
